检查连接步骤及注意事项

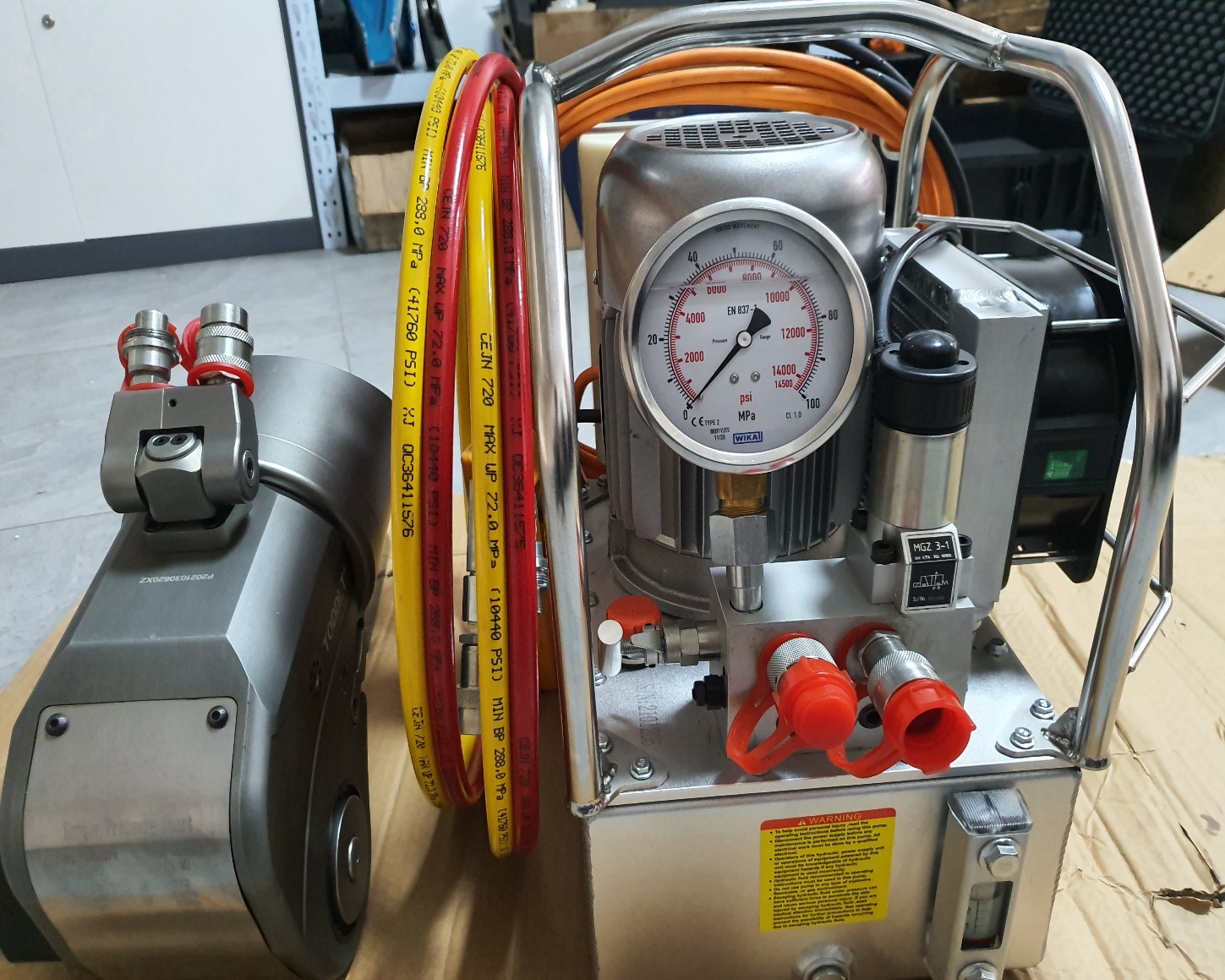

第一步：检查油箱加注油量充足，压力表指示为“0”，调压阀处于泄压状态，电源插头“接地线”正常连接（图1图2 ）

                               图1                                  图2

第二步：启动遥控电源开关，让电机处于工作状态，长按运行按钮，旋转调压阀调至所需压强值（MP/Psi）,松开运行键，然后再重复按运行键再松开（按运行键和松开运行键需要时间间隔即：进油回油的反应时间为1-3秒）

                    图3 启动停止键和运行键                图4调压阀

          图5快速公母接头与电磁阀                图6配电盒

第三步：连接快速接头至油管对接（公母接头对接，一对一不会错误连接）

1. 快速螺纹连接至油管与液压扭矩扳手一端，公母接头对插旋转至无间隙即可。

   图7 螺纹旋转接头连接液压扳手至“0”间隙

注意：检查所有快速接头内包括扳手接头内钢珠，用手是否可以按动钢珠，有弹性。如果不能按动，此时需要找锤去敲打接头内的钢珠（图 8），释放接头里的压力，请注意敲击钢珠时会有 液压油喷出，虽然没有危险，但会弄脏您的衣服！直至用手可以按动接头内钢珠为止。再重新连接。

 图8

               图9 液压泵站与液压管线               图10 液压扳手与液压管线

第四步：操作液动扳手正常工作

1．将驱动扳手套在螺母上并定位，确保套筒的内六角与螺母尺寸正确并结合紧密。

2．将反作用面定位在临近的法兰螺母或固定的元件上，确保软管、旋转接头和端盖不被压到，决不允许扳手反作用在软管、旋转接头和端盖上。

3．在将泵调节到产生期望的扭矩的压力后，启动泵。按下遥控按钮前进柱塞总成。当棘轮连接件与油缸驱动件连接时，如果活塞杆上的凹槽没有与棘轮连接件中的回缩销结合，在第一个前进行程中该凹槽将自动地与销子结合。

4．当扳手运行时，扳手的反作用力面将与反作用点接触，同时螺母被转动。 5．当螺母不再转动同时泵上压力表的压力达到预设值时，放松遥控按钮。此时活塞杆将回缩到初始位置， 并能听到“ 卡” 的声音。

6．继续重复上一步操作直到螺母不再转动并达到预设的压力/扭矩值 7．一旦螺母停止旋转，最后一次操作扳手获得最终扭矩值

操 作 注 意 事 项

不遵守下面的警告将导致人身伤害

1. 操作时，保持手、松散的衣服和长发远离反作用臂和工作区域。不要尝试用手支撑工具

2. 液动扳手会产生一个极大的反作用力。使用合适的机械支撑和正确反作用力臂定位来控制反作用力。不要将反作用力臂定位在与螺栓轴线偏斜的位置，并且决不要使用旋转接头作为反作用支撑点

3. 避免软管的过分弯曲和纽结，否则软管中将产生被压而导致软管过早失效。 4. 使用原厂推荐的附件

5. 仅使用冲击型套筒和附件。不要使用手工（镀铬型）套筒和附件。

6. 仅使用正确适合螺栓或螺帽的套筒和附件，不可使扳手产生与螺栓轴线偏斜的现象。

7. 本液动扳手是不绝缘于电击。当使用电动泵驱动本液动扳手时，请遵循泵的操作说明和正确接地。在安装、拆卸或调整任何工具上的 附件，或任何维护的工作之前， 始 终将泵关闭并断开电源连接 扭矩反作用力臂必须被定位在一个主动的停止点上，不可使反作用臂空置，尽一切可能确保操作者的手不被反作用臂和固定物体挤压图最高工作压力10,000psi(690bar 或700公斤压强) 保持身体姿态平衡稳定。当操作液动扳手时不要将头手伸出过长 不要提拉软管来搬 动液动扳手 不要使用损坏、磨损或老化的软管和接头
